Использование лазерной резки металлов

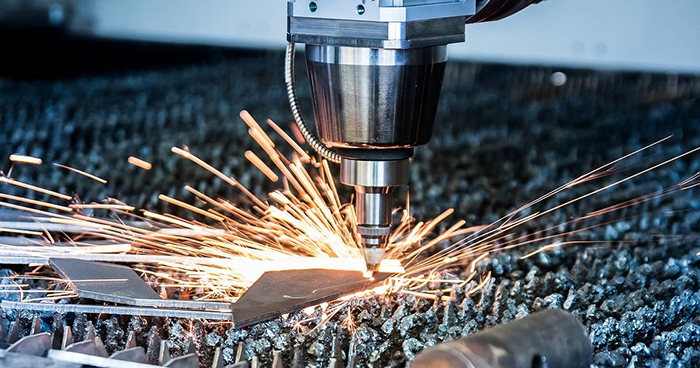

Лазерная резка металла — это современный способ обработки листовых и профильных заготовок, при котором энергия узконаправленного луча концентрируется в небольшой зоне и расплавляет или испаряет металл по заранее заданной программе. Технология востребована в автомобилестроении, судостроении, авиакосмической отрасли, приборостроении, мебельном и декоративном производстве, производстве бытовой техники и многих других сферах.

Почему лазерная резка так популярна

• Высокая точность и воспроизводимость. Луч формирует узкий пропил (керф), что позволяет получать сложные контуры и детали с мелкими элементами при стабильном качестве от детали к детали.
• Большая скорость и автоматизация. Современные станки с ЧПУ обеспечивают быструю нарезку и минимизируют время переналадок, что повышает производительность производства.
• Минимальное механическое воздействие. Отсутствие физического контакта инструмента с деталью уменьшает деформации и износ оснастки.
• Универсальность по материалам. Метод подходит для углеродистых сталей, нержавейки, алюминия, титана, меди и сплавов — при подборе мощности и газа режущего процесса.
• Экономия материала. Плотная укладка деталей (nesting) и тонкий пропил позволяют снизить отходы.

Типы лазеров и их применение

Основные рабочие излучатели, используемые для резки металла:

• Волоконные (fiber) лазеры. Эффективны при резке металлических листов, обладают высокой электрокпитальностью и малой шириной пропила. Хороши для стали, нержавейки, алюминия — особенно при больших скоростях.
• CO2-лазеры. Часто применялись для резки толстых листов и неметаллов; в металлообработке уступают fiber по эффективности и простоте обслуживания.
• Nd:YAG/DPSS. Используются для специализированных задач (малые объёмы, пайка, маркировка), реже — для массовой резки листов.

Материалы и ориентировочные толщины

Допустимые толщины зависят от мощности лазера, типа луча и применяемого защитного/реактивного газа. Примерные диапазоны (зависит от конкретного оборудования):

• Углеродистая сталь (с кислородом): от тонких листов до нескольких десятков мм (на мощных установках).
• Нержавеющая сталь (с азотом для чистого реза): обычно до 10–20 мм в зависимости от мощности.
• Алюминий и сплавы (азот/защитные газы): сложнее из-за высокой теплопроводности; стандартно — тонкие и средние толщины.
• Титан и медь — требуют большей мощности или специальных режимов из-за отражательной способности и теплопроводности.

Точные пределы и скорость резки лучше уточнять у производителя оборудования или на пробном раскрое.

Качество реза и основные параметры

На качество резки влияют мощность и фокусировка луча, профиль сопла, вид и давление газа, скорость движения, а также свойства материала. Важные показатели:

• Ширина керфа: обычно от 0,1 до 0,5 мм; зависит от фокуса и мощности.
• Точность позиционирования и допуски: в тонких заготовках допустимы сотые доли миллиметра, в толстых — доли миллиметра; указывайте требуемые допуски заранее.
• Зона термического воздействия (ЗТВ): узкая при правильных режимах, но при толстых деталях или неправильном охлаждении возможен перегрев и деформация.
• Качество кромки (наличие грата): зависит от газа и регулировки параметров; для безгратного реза чаще применяют азот и более высокую скорость при достаточной мощности.

Советы по проектированию деталей для лазерной резки

• Учитывайте ширину керфа при расчёте размеров: при точных посадках делайте компенсацию (offset).
• Минимальный диаметр отверстия и ширина стенок зависят от толщины материала: ориентируйтесь на соотношение «толщина ≈ минимальный диаметр отверстия» для тонких листов, для маленьких отверстий лучше использовать пробивные операции или сверление после резки.
• Для тонких элементов оставляйте скругления в углах и избегайте острых перегибов — это уменьшит концентрацию напряжений и риск отрыва.
• Правильно планируйте путь реза и точки прокола (pierce): минимизируйте количество проколов, размещайте их в непометных зонах или используйте табы (неразрезанные участки) для удержания мелких деталей.
• Оптимизируйте nesting для снижения отходов и уменьшения времени реза.

Частые проблемы и пути их решения

• Грат (dross): чаще на нижней кромке при резке углеродистой стали; решается подбором режима, давлением газа и направлением реза.
• Подрезы и неравномерный пропил: могут быть из-за неверной фокусировки, изношенного сопла или загрязнённой оптики — требуется сервис и калибровка.
• Окисление и потёмнение краёв: при резке на воздухе; для чистых кромок используют нейтральный газ (азот) или последующую обработку.
• Деформация тонких деталей: снижайте нагрев, используйте время на отжиг, закрепление заготовки или меньшую мощность и более высокую скорость.

Безопасность и обслуживание

• Обязательная вытяжка и фильтрация удаляемых аэрозолей и дымов; многие металлы при резке выделяют вредные частицы.
• Контроль состояния оптики, сопел и защитных стекол; их своевременная замена сохраняет качество реза и продлевает срок службы лазера.
• Система защиты от отражённого луча и корректное экранирование рабочей зоны.
• Плановое обслуживание и калибровка станка по регламенту производителя.

Где применяется лазерная резка — примеры

Факторы, влияющие на стоимость

• Мощность и тип лазера, габариты рабочего стола, наличие автоматизации и системы смены листов.
• Сложность и количество деталей, требования к допускам и чистоте кромки.
• Необходимость предварительной подготовки (лазерная резка с последующей сваркой, гибкой, шлифовкой) и постобработки.
• Материал и его стоимость, а также затраты на газ и электроэнергию.

Как выбрать исполнителя или оборудование

• Попросите образцы работ и технологические карты (режимы резки) для ваших материалов.
• Уточните реальные допуски и качество кромки по образцам, а не только по паспорту станка.
• Оцените наличие дополнительных услуг: лазерная резка + гибка, сварка, окраска, сборка.
• Для производства с высокой повторяемостью выбирайте автоматизированные линии с системой подачи и разгрузки.

Подводя итог, можно сказать: лазерная резка — гибкая и экономичная технология для массового и единичного производства, но для достижения желаемого результата необходим правильный выбор режима, газа и оборудования, а также грамотная подготовка конструкторской документации. Рекомендуется проводить пробные резы и согласовывать требования с поставщиком услуги заранее.
