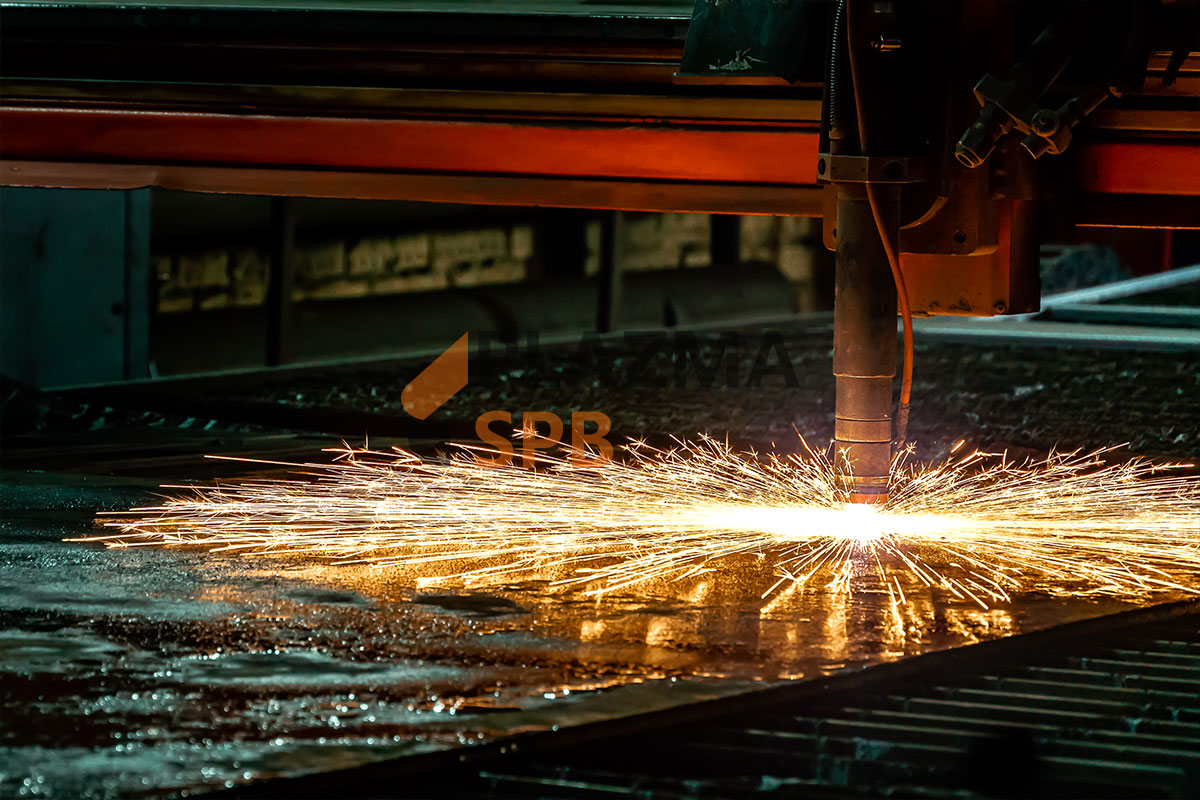

Плазменная резка — это метод обработки металла, в котором основным режущим инструментом служит плазменная струя. Плазма — это поток ионизированного газа, нагретый до чрезвычайно высокой температуры. В упрощённой формулировке резка достигается за счёт того, что плазменная струя нагревает металл до плавления и расплавленный материал выталкивается струёй газа. При этом между режущим соплом и разрезаемым металлом формируется электрическая дуга, температура которой может достигать десятков тысяч градусов. При подаче дополнительного газа температура плазмы поднимается ещё выше, что повышает скорость и качество резки.
Плазменные резаки с цифровым управлением (ЧПУ) — это высокоскоростные и точные станки, управляемые программами. Они предназначены для резки листового металла различных форм и профилей. Такой инструмент особенно эффективен на заводах по подготовке производства машин и для изготовления деталей сложной геометрии из листового металла.
Как устроена плазменная резка и чем она отличается
Работа плазменного резака начинается с генерации электрической дуги между горелкой и заготовкой. Через сопло подаётся газ, который ионизируется и становится плазмой. Эта плазменная струя, движущаяся с высокой энергией, плавит металл и выталкивает расплавленный материал, образуя рез. В современных системах с ЧПУ процесс контролируется программой, которая задаёт траекторию реза, скорость перемещения резака, подачу газа и другие параметры. За счёт точной координации движений достигается повторяемость и возможность выполения сложных форм без ручной коррекции.
Преимущества и особенности резки на ЧПУ
- Универсальность материалов: плазменная резка подходит для обработки черных и цветных металлов, их сплавов, углеродистой и легированной стали, алюминия и т.д. Это позволяет резать Листы, трубы, профили и заготовки различной толщины.
- Высокая скорость: для тонких и средних толщин резка выполняется значительно быстрее по сравнению с газовой резкой, что особенно заметно на серийном производстве.
- Характер кромки и точность: плазменная струя эффективно удаляет расплавленный металлом заусенец и снижает тепловой контакт с окружающей зоной, что стабилизирует качество кромки и геометрическую точность реза.
- Повторяемость: станции с ЧПУ позволяют выпускать множество идентичных деталей без снижения качества, что особенно важно в массовом производстве декоративных элементов, корпусных деталей и т.п.
- Экономичность в массовом производстве: при заказе больших партий металлопроката себестоимость резки снижается за счёт экономии газа, логистики и расходных материалов на единицу изделия.
Что важно учитывать при выборе и эксплуатации
При работе с плазменной резкой на ЧПУ качество реза зависит от ряда факторов и условий эксплуатации:
- Толщина обрабатываемого металла и его тип — влияет на выбор газовой смеси, типа плазмы и настройки реза.
- Тип реза: прямой рез или резка по кривым/сложной конфигурации — влияет на требования к области обработки и точности.
- Размер рабочей области станка — определяет максимальный размер заготовки и возможность обработки больших деталей целиком или частями.
- Мощность источника питания и выбранный газ — от этого зависит способность резать более толстые детали и качество кромки.
- Рабочий цикл (эффективное время работы без перегрева): большинство промышленных установок рассчитано на непрерывную работу, но отдельные модели требуют охлаждения между длинными операциями.
Практические примеры применения плазменной резки с ЧПУ
- Производство очагов розжига и элементов ограждений для печей и печных встроек — точная резка сложных профилей и криволинейных форм.
- Изготовление декоративных элементов экстерьера для зданий — повторяемые детали с высокой точностью повторения форм.
- Станки и кузовные детали для техники — резка листовых заготовок любой формы и размеров в рамках одного цикла производства.
- Составление изделий из металлических листов в машиностроении — от простых прямых резов до сложных конфигураций с минимальными отклонениями.
Как выбрать станок для плазменной резки с ЧПУ
Чтобы подобрать подходящее оборудование, следует учитывать следующие моменты:
- Тип работы: планируете ли вы только прямые резы или требуется возможность переработки деталей сложной конфигурации?
- Максимальный размер листа: определяет габариты рабочей области и объём обработки.
- Максимальная толщина материала: влияет на мощность источника и выбор режущего газа.
- Наработка и рабочий цикл: процент времени, которое станок может работать без остановок на охлаждение; для серийного производства чаще выбирают машины с высоким рабочим циклом.
- Электропитание и расходники: сила тока источника, тип электродов и форсунок, частота замены расходников — напрямую сказываются на стоимости и качестве реза.
Рекомендации по качеству резки
- Определите оптимальную высоту горелки над заготовкой и следите за её поддержанием в процессе резки.
- Настройте скорость реза в зависимости от толщины и типа металла — слишком быстрая резка ухудшает качество кромки, слишком медленная снижает производительность.
- Используйте подходящий газ и давление, чтобы обеспечить стабильность плазмы и чистоту кромок.
- Учитывайте термическое воздействие на материал; на толстых листах возможны локальные деформации, которые требуют дополнительных обработок.
- Обеспечьте надёжную систему охлаждения и обслуживание расходников, чтобы поддерживать стабильную работу и продлить срок службы оборудования.
Итог: плазменная резка с ЧПУ сочетает высокую скорость, широкую совместимость материалов и повторяемость, что делает её одним из предпочтительных решений для массового производства и сложной резки листового металла. Выбор конкретной модели зависит от задач: размеров заготовок, требуемой точности и толщины обрабатываемого материала.
